概述

之前写过关于 Linux 虚拟网卡设备相关的文章，对通过使用 Linux 内核模拟网络设备有了一个比较清晰的认识，该篇是描述虚拟机如何构建虚拟网络环境，如何模拟真实的网络环境；本文是基于 Oracle 的 Virtual Box 来进行描述；

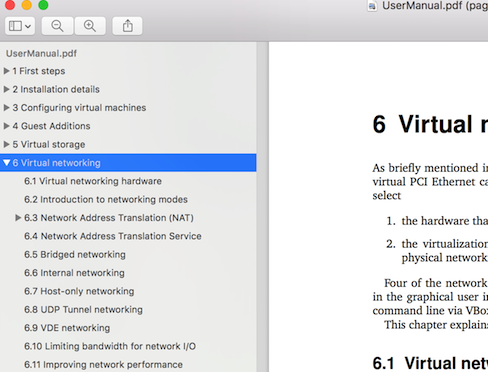

如图，从 Virtual Box 的《User Manual》中可以看到，虚拟机连接宿主机网络主要有 NAT、Bridge、Internal 以及 Host-only 四种方式。下面，就这四种虚拟网络的方式进行一一的描述。

NAT

原理

虚拟机构建了一个虚拟路由器，连接宿主机的网络，凡是从虚拟机发出经过该路由器的 IP 包，均需要通过 NAT 将源地址修改为宿主机的 IP 地址，再通过宿主机的物理网卡将该数据包发送给网关；

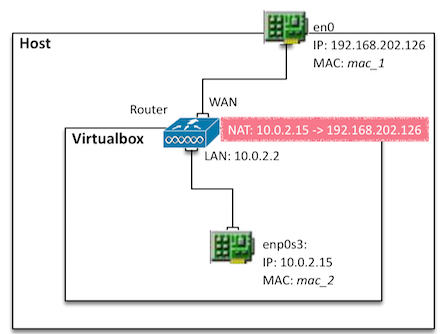

如图，virtualbox 模拟了一个虚拟路由器，LAN 口 IP 是 10.0.2.2，WAN 口比较特殊，它直连宿主机的物理网卡 en0，也就是说，可以直接将 en0 看做是该虚拟路由器的 WAN 口。那么数据从虚拟机经过路由器发送到宿主机的过程中，需要通过路由的 NAT 功能，将源 IP 地址从 10.0.2.15 更改成路由器的 WAN 口地址 192.168.202.126；那么数据是如何进行反馈的？VETH-设备中进行过比较详细的描述。

配置

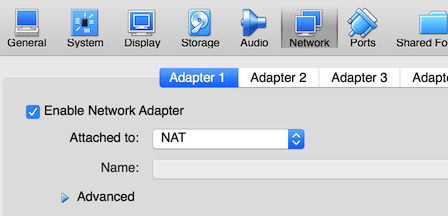

配置比较简单，直接设置为 NAT 即可

注意

NAT 模式只是保证虚拟机可以访问外网，但宿主机无法直接访问宿主机的；因为宿主机的内网 IP 和宿主机的 IP 是隔断的。这个时候，可以借助Host-only来访问。

Bridge

原理

通过 Bridge 桥接虚拟机网卡接口与宿主机的物理网卡接口，打通虚拟机与宿主机的网络链接通路；唯一需要注意的是，因为是模拟通过交换机桥接，所以被桥接的虚拟机网卡接口和宿主机的网卡接口的 IP 地址必须在同一个网段内。

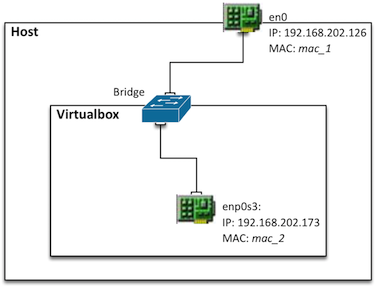

其原理如图所示，

虚拟机 Bridge 相当于一个二层交换机，连接虚拟机虚拟网卡enp0s3和宿主机物理网卡en0，所以数据包可以从enp0s3发出到达en0；注意，该 Bridge 与 Linux Virtual Bridge 不同，Linux Virtual Bridge 是通过 Linux 内核虚拟的，拥有自己的特性，比如，可以设置 IP、屏蔽掉桥接的网卡等，具体参看linux virtual bridge；虚拟机 Bridge 就相当于一个二层交换机，不能设置 IP 也不会屏蔽掉桥接的网卡，更接近与真实的二层交换机，并且虚拟机是在硬件层面进行虚拟化的，所以两者的实现方式也是不同的；且虚拟机网卡的 mac 地址与宿主机物理网卡的 mac 地址不同。

注意

在使用桥接的时候，虚拟机的 IP 地址是通过 DHCP 获取的与主机在同一个网段的 IP 地址，所以，务必保证局域网中有可用的 IP 地址，否则，在初始化虚拟机的时候，会因为没有可用的 IP 而报错。

混乱模式

修改 mac 地址

virtualbox《User Mannual》中提到，因为大多数无线网卡不支持 promiscuous mode，所以，当数据包从虚拟机到达宿主机之前，需要将数据包中的 mac 地址修改为宿主机的 mac 地址；这样做的目的是，在网卡不支持混乱模式的情况下，能够让宿主机收到目的地址为虚拟机 mac 地址数据包，具体参考promiscuous mode；当宿主机收到远程主机反馈给虚拟机的数据包以后，vritual box 应用程序会判断数据包的目的 IP 地址，如果该 IP 地址是虚拟机所对应的 IP 地址，便会将 IP 包中的 MAC 地址修改为目标虚拟机网卡接口对应的 MAC 地址，并将 IP 包发送给对应的虚拟机的网卡接口。

promiscuous mode

这个是网卡接口的一种模式，简称混乱模式；正常情况下，网卡在收到数据包以后，会判断数据包中的 MAC 地址，如果数据包中的 MAC 地址与之不匹配，便会丢弃，注意，网卡只会判断 MAC 地址是否匹配；但是如果开启了混乱模式，网卡接口便无论匹配或者不匹配都会接收该数据包。

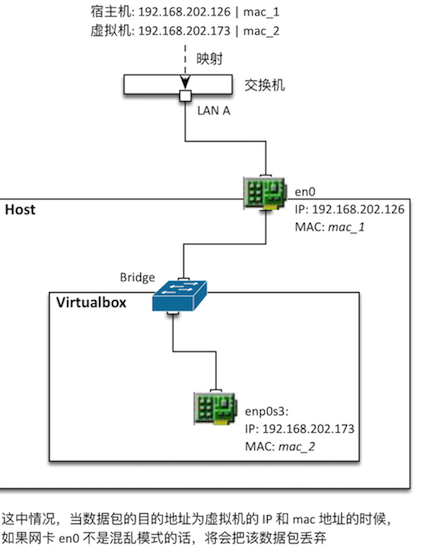

那为什么说，虚拟机 Bridge 模式需要网卡的这种“混乱模式”？因为虚拟机网卡的 MAC 地址与宿主机的 MAC 地址不同，设宿主机物理网卡地址为 mac_1 / ip_1，虚拟机网卡地址为 mac_2 / ip_2，数据包都是从宿主机的物理网卡中发出和接收，当宿主机物理网卡接收发送给虚拟机的数据包以后，发现其目标 MAC 地址 mac_2 与自身 mac_1 不符，便会丢弃，所以导致虚拟机无法接收数据；将其大致描绘一下该过程如下，

  1. 首先，物理交换机会维护这样一个对应关系，ip_1 - mac_1 和 ip_2 - mac_2 -> 某一个交换机 LAN A 口，该口接入的既是该宿主机。
  2. 反馈给虚拟机的数据包的目标地址 ip_2 - mac_2，需要经过物理交换机 LAN A 口
  3. 数据包到达宿主机的物理网卡，这个时候，如果该网卡不是混乱模式，那么会将 ip_2 - mac_2 的数据包丢弃，因为目标地址 mac_2 与宿主机 mac 地址不匹配，那么虚拟机就不能收到该数据包；但如果是混乱模式，那么虚拟机就可以收到该数据包；

这也是为什么，在大多数无线网卡不支持 promiscuous mode 的前提下，virtual box 采取更改 mac 地址的方式来接收数据包；

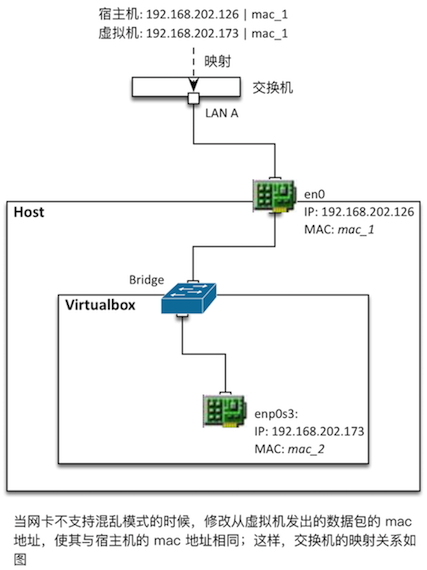

在网卡不支持混乱模式的前提下，虚拟机将 mac 地址改变后传输，那么交换机便只会维护 ip_1 - mac_1 和 ip_2 - mac_1 与 LAN A 口的映射关系（两个 mac 地址相同），那么发送给虚拟机 ip_2 的数据包便不会被宿主机网卡所丢弃，因为 ip_2 的数据包的源 mac 地址 mac_1 与宿主机匹配；

配置

宿主机上的物理网卡接口是en0，当前的 IP 是 192.168.202.126

1
2
3
4
5
6
7
en0: flags=8863<UP,BROADCAST,SMART,RUNNING,SIMPLEX,MULTICAST> mtu 1500
     ether 3c:15:c2:dd:9c:da
     inet6 fe80::44b:ad90:7a46:df63%en0 prefixlen 64 secured scopeid 0x4
     inet 192.168.202.126 netmask 0xffffff00 broadcast 192.168.202.255
     nd6 options=201<PERFORMNUD,DAD>
     media: autoselect
     status: active

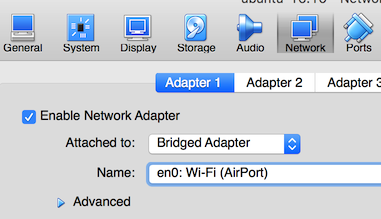

VirtualBox 虚拟机设置，桥接宿主机物理网卡 en0

如图，通过交换机生成的网卡接口 enp0s3，IP 地址 192.168.202.173

从宿主机登录虚拟机成功，

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
bogon:comedsh.github.io mac$ ssh 192.168.202.173
The authenticity of host '192.168.202.173 (192.168.202.173)' can't be established.
ECDSA key fingerprint is SHA256:3cek5walC5XUI0lJsW+RAZKBK0lHqFLmno9TeMg9Ais.
Are you sure you want to continue connecting (yes/no)? yes
Warning: Permanently added '192.168.202.173' (ECDSA) to the list of known hosts.
mac@192.168.202.173's password:
Welcome to Ubuntu 16.10 (GNU/Linux 4.8.0-30-generic x86_64)

 * Documentation:  https://help.ubuntu.com
 * Management:     https://landscape.canonical.com
 * Support:        https://ubuntu.com/advantage

68 packages can be updated.
37 updates are security updates.


Last login: Sat Jan  7 15:26:40 2017
mac@ubuntu:~$

Internal

Host-only

原理

其原理与 linux VETH pair 虚拟设备类似，虚拟机中的 veth 设备可以与宿主机中的 veth 设备进行通讯；两者的区别在于，linux VETH pair 是一对一的关系，而 Host-only 是一对多的关系；

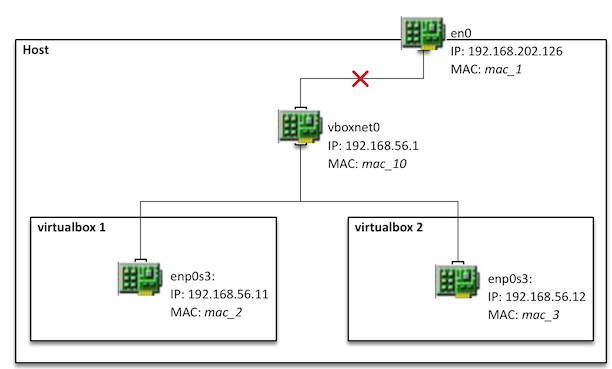

如图，两个虚拟机中的 enp0s3 网卡接口都与 vboxnet0 成为 veth pair 的关系，从宿主机中可以通过网卡接口 vboxnet0 分别于两个虚拟主机的 enp0s3 网卡接口进行通讯，反之亦然；所以 vboxnet0 与多个虚拟机的网卡接口之间是一对多的关系；相关特点描述如下，

  1. vboxnet0 与 宿主机的物理网卡是不通的，也就是说，Host-only 模式只能使虚拟机和宿主机之间的通讯，虚拟机不能连接外网，也不能被外网访问。
  2. 虚拟机之间是可以互访的；如图，virtualbox 1 和 virtualbox 2 是可以互相访问的。

配置

参考设置 host-only 模式

设计与使用

在《User Mannual》中解释得比较清楚，如果我们有一个应用分为两个模块 web 和 database，在一个宿主机上通过两个虚拟机分别部署这两个 web 和 database 模块，我们简称为 web 虚拟机和 database 虚拟机；我们的设计目标是，database 虚拟机不能通过外网访问，但是可以通过宿主机访问便于维护，同时可以被 web 虚拟机访问；web 虚拟机可以通过外网访问；

  1. database 虚拟机设计
    使用 Host-only 模式即可；
  2. web 虚拟机设计
    使用 Host-only 模式，这样，web 虚拟机可以访问 database 虚拟机；
    让外网可以访问，有两种实现方式
    • NAT
      需要在虚拟机的虚拟路由器上设置 DNAT，既是端口转发；当请求经过宿主机后，通过该 DNAT 映射转发给虚拟机中的应用服务。
    • Bridged
      不用在宿主机上做额外的设置，请求从宿主机通过虚拟交换机直接转发给虚拟机的服务即可。
