本章节主要是描述 docker 的 network namespace; docker 的隔离网络环境是通过 linux network namespace 实现的。
docker 的网络实现
docker 的网络实现一共有四种模式，bridge、host、container 以及 none 模式
bridge 模式
原理
基本访问原理在 linux virtual veth pair 已经做了比较详细的阐述；这里需要解释的是为什么 docker 还需要借助 bridge 而不是直接使用 veth 来实现呢？

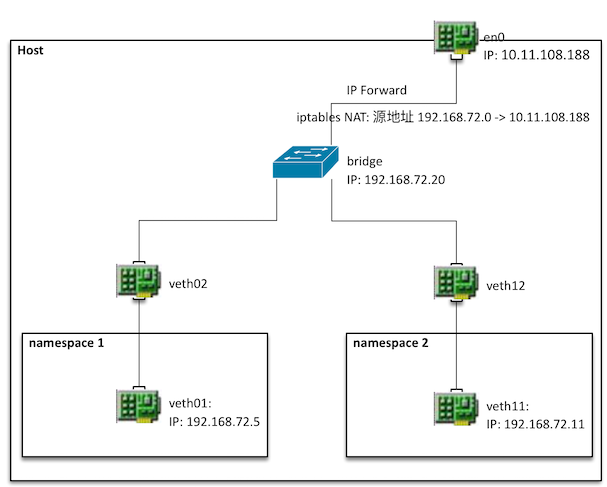

如图，原因是，可以通过一个共用的 bridge 桥接所有的 veth 接口并且与宿主机的物理网卡 en0 通讯，最重要的是，减少 iptables 的相关配置，这样，我就只需要对 bridge 进行 iptables 的规则配置，配置解耦。
这里需要注意的有
- bridge
linux 虚拟的 bridge 本身是一个三层设备，可以设置 IP 地址，可以当做一个网卡接口看待；并且，它会屏蔽掉任何被它桥接的网卡接口设备。具体描述参考linux virtual bridge - ip forward
这样，数据包可以通过 bridge 接口根据路由规则转发至 en0； - NAT
当数据包从 namespace 经过交换机通过 en0 发出之前，需要将源地址更改为 10.11.108.188，具体 NAT 流转过程，namespace 如何将数据包发出并接收反馈，详细过程参考 linux virtual veth pair ](/2017/01/07/linux-virtual-network/#VETH-设备)
docker bridge namespace 概述

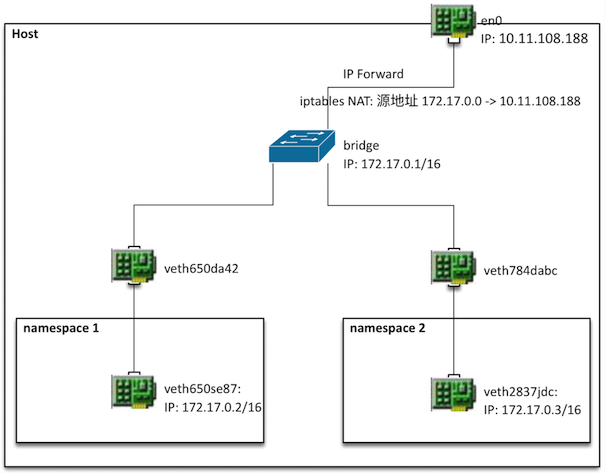

网络拓扑图，
可见，docker 使用的是 172.17.0.0 网段的地址；
iptables 规则
1 | *nat |
主要有两条规则，
NAT
-A POSTROUTING -s 172.17.0.0/16 ! -o docker0 -j MASQUERADE
将源地址是 172.17.0.0 网段的数据包更改为 en0 的地址FILTER
-A FORWARD -o docker0 -m conntrack –ctstate RELATED,ESTABLISHED -j ACCEPT
iptables session 映射规则，使得虚拟机可以接收到外网主机的反馈。详细描述参考 linux virtual veth pair 中的用例描述。
显示 docker network namespace
默认情况下，docker network namespace 是不会展示的1
2mac@ubuntu:~$ ip netns show
ns1 (id: 0)
只显示了我们之前测试时创建的 ns1，并没有显示出 docker 所使用的 network namespace。
找到容器的主进程 ID
1
2mac@ubuntu:~$ docker inspect --format '{{.State.Pid}}' docker7_c
1963创建 /var/run/netns 目录以及符号连接
1
2mac@ubuntu:~$ sudo mkdir /var/run/netns
mac@ubuntu:~$ sudo ln -s /proc/1963/ns/net /var/run/netns/docker7_c容器的 network namespace 可见了，docker7_c，并且可以直接操作了
1
2
3mac@ubuntu:~$ ip netns show
docker7_c
ns1 (id: 0)操作 docker 的 namespace
1
2
3
4
5
6
7
8
9
10
11
12
13mac@ubuntu:~$ sudo ip netns exec docker7_c ip addr
1: lo: <LOOPBACK,UP,LOWER_UP> mtu 65536 qdisc noqueue state UNKNOWN group default qlen 1
link/loopback 00:00:00:00:00:00 brd 00:00:00:00:00:00
inet 127.0.0.1/8 scope host lo
valid_lft forever preferred_lft forever
inet6 ::1/128 scope host
valid_lft forever preferred_lft forever
8: eth0@if9: <BROADCAST,MULTICAST,UP,LOWER_UP> mtu 1500 qdisc noqueue state UP group default
link/ether 02:42:ac:11:00:02 brd ff:ff:ff:ff:ff:ff link-netnsid 0
inet 172.17.0.2/16 scope global eth0
valid_lft forever preferred_lft forever
inet6 fe80::42:acff:fe11:2/64 scope link
valid_lft forever preferred_lft forever
实践
我们手动来实现 docker 如何通过 bridge 的方式搭建 network namespace；试验环境为 Ubuntu 16.10;
安装 brctl
1
$ sudo apt-get install bridge-utils
创建 veth pair，namespace ns1，将 veth1 加入 ns1，并将各个接口激活
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17# 创建 veth pair
mac@ubuntu:~$ sudo ip link add veth0 type veth peer name veth1
# 创建 network namespace ns1
mac@ubuntu:~$ sudo ip netns add ns1
# 将 ns1 的换回接口激活，否则 ns1 无法通讯
mac@ubuntu:~$ sudo ip netns exec ns1 ifconfig lo up
# 将 veth1 纳入 ns1
mac@ubuntu:~$ sudo ip link set veth1 netns ns1
# 设置 veth0 和 veth 1 的 IP 地址并且将其激活，记得，务必设置子网掩码；
mac@ubuntu:~$ sudo ip addr add 192.168.72.2/24 dev veth0
mac@ubuntu:~$ sudo ip link set veth0 up
mac@ubuntu:~$ sudo ip netns exec ns1 ifconfig veth1 192.168.72.3/24 up
# 测试，从 ns1 中能够 ping 通 veth0，则表示配置成功
mac@ubuntu:~$ sudo ip netns exec ns1 ping 192.168.72.2
PING 192.168.72.2 (192.168.72.2) 56(84) bytes of data.
64 bytes from 192.168.72.2: icmp_seq=1 ttl=64 time=0.101 ms
64 bytes from 192.168.72.2: icmp_seq=2 ttl=64 time=0.050 ms创建 bridge br0，将 veth0 接入，接入后 veth0 失效
1
2
3
4
5
6
7
8
9
10
11
12
13# 创建 br0 虚拟交换机
mac@ubuntu:~$ sudo brctl addbr br0
# 关闭 br0 stp 模式
mac@ubuntu:~$ sudo brctl stp br0 off
# 设置 br0 IP 地址并且将其激活
mac@ubuntu:~$ sudo ifconfig br0 192.168.72.10/24 up
# 将 veth0 接入 br0
mac@ubuntu:~$ sudo brctl addif br0 veth0
# veth0 失效
mac@ubuntu:~$ sudo ip netns exec ns1 ping 192.168.72.2
PING 192.168.72.2 (192.168.72.2) 56(84) bytes of data.
From 192.168.72.3 icmp_seq=10 Destination Host Unreachable
From 192.168.72.3 icmp_seq=11 Destination Host Unreachable添加 ns1 缺省路由，使其网关指向 br0
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20# 添加路由
mac@ubuntu:~$ sudo ip netns exec ns1 ip route add default via 192.168.72.10 dev veth1
mac@ubuntu:~$ sudo ip netns exec ns1 route -n
Kernel IP routing table
Destination Gateway Genmask Flags Metric Ref Use Iface
0.0.0.0 192.168.72.10 0.0.0.0 UG 0 0 0 veth1
192.168.72.0 0.0.0.0 255.255.255.0 U 0 0 0 veth1
# 测试
mac@ubuntu:~$ sudo ip netns exec ns1 ping 192.168.72.10
PING 192.168.72.10 (192.168.72.10) 56(84) bytes of data.
From 192.168.72.3 icmp_seq=10 Destination Host Unreachable
^C
# 删除 veth0 的 ip 地址
mac@ubuntu:~$ sudo ip addr del 192.168.72.2/24 dev veth0
# 再次测试，通过
mac@ubuntu:~$ sudo ip netns exec ns1 ping 192.168.72.10
PING 192.168.72.10 (192.168.72.10) 56(84) bytes of data.
64 bytes from 192.168.72.10: icmp_seq=1 ttl=64 time=0.213 ms
64 bytes from 192.168.72.10: icmp_seq=2 ttl=64 time=0.047 ms
64 bytes from 192.168.72.10: icmp_seq=3 ttl=64 time=0.044 ms看来，veth0 不能设置 ip 地址，否则 veth1 -> br0 不通。
开启 ip forward
1
$ echo 1 > /proc/sys/net/ipv4/ip_forward
设置 iptables NAT 规则
1
mac@ubuntu:~$ sudo iptables -t nat -A POSTROUTING -s 192.168.72.0/24 ! -o br0 -j MASQUERADE
将源 IP 地址网络段是
192.168.72.0的数据包进行转换，转换成宿主机物理网卡 en0 的地址 10.11.108.188，还有一层意思，如果数据是流经交换机 br0 的时候，不用转换，否则，br0 将不能接收到 ns1 发出的数据包。
另外，docker 有在 filter 表中添加1
2$ sudo iptables -t filter -A FORWARD -o docker0 -m conntrack --ctstate RELATED,ESTABLISHED -j ACCEPT
$ sudo iptables-save该规则的意义在于，通过 iptables 在宿主机上创建一条 session 映射，便于虚拟机接收目标主机的反馈。详细描述参考 linux virtual veth pair ；但是，我这里没有配置，并不影响，猜测，session 映射规则在 Ubuntu 中应该是默认添加的。
测试
1
2
3
4
5mac@ubuntu:~$ sudo ip netns exec ns1 ping www.baidu.com
PING www.a.shifen.com (61.135.169.125) 56(84) bytes of data.
64 bytes from 61.135.169.125 (61.135.169.125): icmp_seq=1 ttl=61 time=96.8 ms
64 bytes from 61.135.169.125 (61.135.169.125): icmp_seq=2 ttl=61 time=87.1 ms
^Cnetwork 连接外网成功，并且能够成狗获取外网主机的反馈。
host 模式
参考 http://www.cnblogs.com/sammyliu/p/5894191.html
container 模式
参考 http://www.cnblogs.com/sammyliu/p/5894191.html
none 模式
参考 http://www.cnblogs.com/sammyliu/p/5894191.html
总结
bridge 和 host 模式是比较常用的模式；当然也可以使用 none 模式来自定义自己的模式。
