前言

本篇博文是操作系统基础系列之一；本文为作者的原创作品，转载需注明出处；

本文笔者将深入虚拟地址，去探明虚拟地址是如何产生的？以下的操作均是在 Ubuntu 操作系统上进行测试的；

产生

如何产生

编译器完成编译后，在生成的目标文件中产生程序的逻辑地址(Logic Address)，也就是将程序划分为段，然后根据机器指令自动生成相应的偏移地址；段的基址和其它相关信息在程序运行期间自动的保存到段表 GDT 中；这样，程序的逻辑地址便产生了；

以 C 语言为例，GCC 通过编译将源文件生成目标文件(二进制文件，文件名以 .o 结尾)；该文件中便将程序划分为段，以及每个指令的偏移地址；然后通过链接(linker)，将各个目标文件链接起来，统一生成最终的段基址和相应的偏移地址；

在 X86 指令架构下，一个机器指令的长度在 1 到 13 Bytes 之间；

概念图

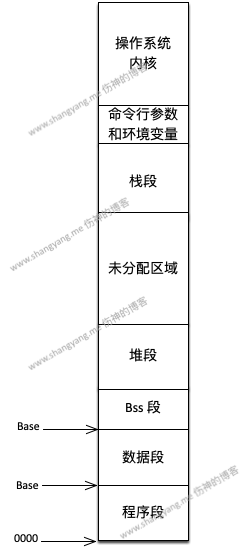

如图，这是一张有关 Program 理想中的逻辑地址段划分示意图，

从概念上而言，程序段的基址从 0 开始，然后其它段的基址相应的根据各个段的大小进行偏移；但是实际情况却并非如此，实际段基址的分布情况参考实际分布情况小节；

32 位操作系统，内核占用 1G 的虚拟内存；

逻辑地址分析

下面的测试过程是在 Ubuntu 64 位操作系统中完成的，

静态内存段

代码段

写一个 C 程序，命名为 main.c，

1
2
3
4
5
6
7
8
9
10
#include <stdio.h>
/**
 * main - Entry point of the program
 *
 * Return: 0 every time.
 */
int main(void)
{
  return (0);
}

编译，生成目标程序，

1
2
3
$ gcc -Wall -c main.c
$ ls
main.c main.o

在当前目录中生成目标文件 main.o，接下来，我们通过 size 工具检查下目标文件中各个段的大小；

1
2
3
4
5
6
7
8
9
10
$ size -A main.o
main.o  :
section           size   addr
.text               11      0
.data                0      0
.bss                 0      0
.comment            53      0
.note.GNU-stack      0      0
.eh_frame           56      0
Total              120

首先，我们来看一下各个段的含义

  • .text 段
    该段既是操作系统基础 - 内存管理(一) 虚拟内存 → 物理内存中所提到的代码段；
  • .data 段
    数据段，因为我们的程序中只有一个 main 函数，因此数据段中没有任何数据，长度为 0
  • .bss 段
    存放未初始化数据段；比如某个参数只申明却未被初始化；
  • .comment 段
    故名思议，也就是注释段；

可见，目前主要是程序段(.text)和注释段有内容；下面我们来看看目标文件 main.o 中代码段的内容是什么，

1
2
3
4
5
6
7
8
9
10
11
12
13
$ objdump -M intel -j .text -d main.o

main.o:     file format elf64-x86-64


Disassembly of section .text:

0000000000000000 <main>:
   0: 55                      push   rbp
   1: 48 89 e5                mov    rbp,rsp
   4: b8 00 00 00 00          mov    eax,0x0
   9: 5d                      pop    rbp
   a: c3                      ret

我们通过objdum命令将 main.o 中代码段的内容打印了出来；从第 8 行开始，

  • 0000000000000000 <main>:
    表示段的起始地址，既段基址是 0；
  • 0: 55 push rbp
    第一条指令，偏移地址是 0，该指令占用 1 个字节，内容是01010101；
  • 1: 48 89 e5 mov rbp,rsp
    第二条指令，偏移地址是 1，该指令占用 3 个字节；
  • 4: b8 00 00 00 00 mov eax,0x0
    第三条指令，偏移地址是 4，该指令占用 5 个字节；

要注意的是，下一条指令的(起始)偏移地址既是上一个指令结束的地方；由此，只需要某个芯片能够对累加已执行指令的长度，该结果便是下一条指令的(起始)偏移地址，因此，无需额外的存储设备来存放每条指令的偏移地址，只需要动态计算出来即可；而该芯片就是我们常说的 PC 寄存器，它永远指向下一条指令的起始地址；

数据段

修改 main.c，添加三个常量，一个字符串类型，两个 int 类型；

1
2
3
4
5
6
7
8
9
10
11
12
13
#include <stdio.h>
/**
 * main - Entry point of the program
 *
 * Return: 0 every time.
 */
int main(void)
{
    static char* str = "C is fun";
    static int x = 10;
    static int y = 10000;
    return (0);
}

编译，

1
$ gcc -c main.c

备注，这次可以不再使用-Wall命令，这样可以不输出 warnings；通过 size 工具检查 main.o 中各个段的大小，

1
2
3
4
5
6
7
8
9
10
11
$ size -A main.o
main.o  :
section           size   addr
.text               11      0
.data               16      0
.bss                 0      0
.rodata              9      0
.comment            53      0
.note.GNU-stack      0      0
.eh_frame           56      0
Total              145

可以看到，data 段的大小发生了变化；使用 objdump 来查看 data 段的内容，

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
$ objdump -M intel -j .data -d main.o

main.o:     file format elf64-x86-64


Disassembly of section .data:

0000000000000000 <y.2288>:
   0: 10 27 00 00                                         ....

0000000000000004 <x.2287>:
   4: 0a 00 00 00                                         ....

0000000000000008 <str.2286>:
   ...

从输出结果中可以看到，int 类型的值都保存在偏移地址 0 和 4，但奇怪的是字符数据中却没有值，只有一个偏移地址 8，数据并没有保存在 .text 段中; 为了验证到底发生了什么，笔者往 main.c 中继续添加一个 char 字符串，

1
2
3
4
5
6
7
8
9
10
11
12
13
14
#include <stdio.h>
/**
 * main - Entry point of the program
 *
 * Return: 0 every time.
 */
int main(void)
{
    static char* str = "C is fun";
    static char* str2 = "Hello world";
    static int x = 10;
    static int y = 10000;
    return (0);
}

编译后，通过 objdump 来看看到底发生了什么？

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
$ objdump -M intel -j .data -d main.o

main.o:     file format elf64-x86-64


Disassembly of section .data:

0000000000000000 <y.2289>:
   0: 10 27 00 00                                         ....

0000000000000004 <x.2288>:
   4: 0a 00 00 00                                         ....

0000000000000008 <str2.2287>:
   ...

0000000000000010 <str.2286>:
   ...

可以看到，数据段只为char*类型分配了地址空间，但它的数据却并没有被放在数据段中；那字符串的内容是保存在什么地方的呢？是不是存放在链接之后的可执行文件中的呢？抱着这个疑问，我们来试着完成链接操作，

1
gcc main.o -o main

这样我们生成了可执行文件 main，这个时候，我们再通过 objdump 来检查一下 main 中的数据段，

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
$ objdump -M intel -j .data -d main

main:     file format elf64-x86-64


Disassembly of section .data:

0000000000601020 <__data_start>:
   ...

0000000000601028 <__dso_handle>:
   ...

0000000000601030 <y.2289>:
  601030:   10 27 00 00                                         ....

0000000000601034 <x.2288>:
  601034:   0a 00 00 00                                         ....

0000000000601038 <str2.2287>:
  601038:   74 05 40 00 00 00 00 00                             t.@.....

0000000000601040 <str.2286>:
  601040:   80 05 40 00 00 00 00 00                             ..@.....

过不其然，char *类型的数据是在链接的过程中填充的；从这里可以看到，连接后，数据段的基址已经发生了变更，有关这部分内容将在GCC 链接小节详细阐述；

BSS 段

BSS 是未初始化数据段；修改 main.c，这次我们只添加一个未被初始化的静态变量，

1
2
3
4
5
6
7
8
9
10
11
#include <stdio.h>
/**
 * main - Entry point of the program
 *
 * Return: 0 every time.
 */
int main(void)
{
    static char* str;
    return (0);
}

编译后，使用 size 工具检查各个段的大小，

1
2
3
4
5
6
7
8
9
10
$ size -A main.o
main.o  :
section           size   addr
.text               11      0
.data                0      0
.bss                 8      0
.comment            53      0
.note.GNU-stack      0      0
.eh_frame           56      0
Total              128

可以看到，bss 段中有东西了，使用 objdump 来检查一下 main.o，

1
2
3
4
5
6
7
8
9
$ objdump -M intel -j .bss -d main.o

main.o:     file format elf64-x86-64


Disassembly of section .bss:

0000000000000000 <str.2286>:
   ...

链接后，检查链接后输出文件 main，

1
2
3
4
5
6
7
8
9
10
11
12
$ objdump -M intel -j .bss -d main

main:     file format elf64-x86-64


Disassembly of section .bss:

0000000000601030 <__bss_start>:
   ...

0000000000601038 <str.2286>:
   ...

可见 bss 是一个空段，未初始化常量 char* 正好是 bss 段的第一个元素(相对于 bss 段基址偏移 8 位)；

链接后生成新的段地址

GCC 通过编译后，为每个 .c 文件生成一个单个的中间二进制 .o 文件，但是这些文件是孤立的，并不能直接运行；这里的孤立主要是指，每个 .o 文件都有自己独立的段基址，偏移地址，但问题是，这些段基址都是从 0 开始，导致各个 .o 文件的逻辑地址是重叠的，因此，我们需要把这些各自孤立的中间 .o 文件合并到一起生成一个新的文件，使他们拥有同一个段地址，这样才能得到一个可执行的文件，这个过程在 GCC 中就称作链接；

由此，我们我可以知道，链接完成后，必定会生成新的段基址和偏移地址，这点可以从数据段的分析例子中清晰可见；

动态内存段

上述的地址都可以在编译器进行编译的时候，确定出机器指令、数据的逻辑地址(段基址+偏移地址)，但是，有一些是在程序运行过程中动态创建的内存，而这些虚拟内存地址又是如何分配的呢？

继续修改 main.c，这次，笔者通过malloc在程序运行过程中动态申请内存空间，

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
#include <stdio.h>
#include <stdlib.h>
#include <unistd.h>
/**
 * main - Entry point of the program
 *
 * Return: 0 every time.
 */
int main(void)
{
    char *p = (char*)malloc(sizeof(char));
    while (1)
    {
         sleep(1);
    }
    return (0);
}

例子中，通过无限循环避免程序退出；编译

1
$ gcc -c main.o

链接，

1
$ gcc main.o -o main

增加可执行权限，

1
$ chmod +x main

执行 main

1
$ ./main

main 程序进入无线循环，下面笔者通过 process file 来检查当前堆和栈的分配情况，打开一个新的窗口，

1
2
$ pgrep main
17766

可见，main 进程 PID=17766，下面通过 process file 来检查虚拟内存的分配情况，

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
$ cat /proc/17766/maps
00400000-00401000 r-xp 00000000 fd:01 1204897                            /home/macooo/tmp/mmgt/main
00600000-00601000 r--p 00000000 fd:01 1204897                            /home/macooo/tmp/mmgt/main
00601000-00602000 rw-p 00001000 fd:01 1204897                            /home/macooo/tmp/mmgt/main
024d1000-024f2000 rw-p 00000000 00:00 0                                  [heap]
7f0dcb662000-7f0dcb822000 r-xp 00000000 fd:01 402248                     /lib/x86_64-linux-gnu/libc-2.23.so
7f0dcb822000-7f0dcba22000 ---p 001c0000 fd:01 402248                     /lib/x86_64-linux-gnu/libc-2.23.so
7f0dcba22000-7f0dcba26000 r--p 001c0000 fd:01 402248                     /lib/x86_64-linux-gnu/libc-2.23.so
7f0dcba26000-7f0dcba28000 rw-p 001c4000 fd:01 402248                     /lib/x86_64-linux-gnu/libc-2.23.so
7f0dcba28000-7f0dcba2c000 rw-p 00000000 00:00 0
7f0dcba2c000-7f0dcba52000 r-xp 00000000 fd:01 402246                     /lib/x86_64-linux-gnu/ld-2.23.so
7f0dcbc46000-7f0dcbc49000 rw-p 00000000 00:00 0
7f0dcbc51000-7f0dcbc52000 r--p 00025000 fd:01 402246                     /lib/x86_64-linux-gnu/ld-2.23.so
7f0dcbc52000-7f0dcbc53000 rw-p 00026000 fd:01 402246                     /lib/x86_64-linux-gnu/ld-2.23.so
7f0dcbc53000-7f0dcbc54000 rw-p 00000000 00:00 0
7fff48c16000-7fff48c37000 rw-p 00000000 00:00 0                          [stack]
7fff48d6e000-7fff48d71000 r--p 00000000 00:00 0                          [vvar]
7fff48d71000-7fff48d73000 r-xp 00000000 00:00 0                          [vdso]
ffffffffff600000-ffffffffff601000 r-xp 00000000 00:00 0                  [vsyscall]

可见，堆(heap)使用的逻辑地址是 024d1000-024f2000，栈(stack)所使用的逻辑地址是 7fff48c16000-7fff48c37000；由此可知，main.c 中所动态分配的内存就在堆中，也就是由逻辑地址 024d1000-024f2000 所表示的虚拟内存中；

在支持虚拟内存的 os 的环境下，malloc 首先是去物理内存中查找是否有可用内存，若有，则开辟一块物理内存返回给应用程序，只是要注意的是，因为应用程序是基于虚拟内存的，所以，需要通过页表、段表的映射，将物理地址 → 线性地址 → 逻辑地址，然后将逻辑地址返回给应用程序；

实际分布情况

通过 objdump 工具分析链接后可执行文件 main 的逻辑地址分布，

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
$ objdump -M intel -j .text -d main
main:     file format elf64-x86-64


Disassembly of section .text:

00000000004003e0 <_start>:
  4003e0:   31 ed                   xor    ebp,ebp
  4003e2:   49 89 d1                mov    r9,rdx
  4003e5:   5e                      pop    rsi
  4003e6:   48 89 e2                mov    rdx,rsp
  4003e9:   48 83 e4 f0             and    rsp,0xfffffffffffffff0
  4003ed:   50                      push   rax
  4003ee:   54                      push   rsp
  4003ef:   49 c7 c0 60 05 40 00    mov    r8,0x400560
  4003f6:   48 c7 c1 f0 04 40 00    mov    rcx,0x4004f0
...

程序段的起始地址 4003e0；

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
$ objdump -M intel -j .data -d main

main:     file format elf64-x86-64


Disassembly of section .data:

0000000000601020 <__data_start>:
   ...

0000000000601028 <__dso_handle>:
   ...

0000000000601030 <y.2288>:
  601030:   10 27 00 00                                         ....

0000000000601034 <x.2287>:
  601034:   0a 00 00 00                                         ....

0000000000601038 <str.2286>:
  601038:   74 05 40 00 00 00 00 00                             t.@.....

数据段的起始地址 601020；

1
2
3
4
5
6
7
8
9
$ objdump -M intel -j .bss -d main

main:     file format elf64-x86-64


Disassembly of section .bss:

0000000000601040 <__bss_start>:
   ...

bss 段(未初始化段)的起始地址 601040；

最后，结合动态内存段中的堆段和栈段，我们就可以非常准确的绘制出逻辑地址中的各个段的划分情况了，如下图所示，

如图，这便是真实的，由 GCC 编译器编译后所生成的逻辑地址以及段空间；程序段并非概念图那样，从 0 地址开始；为什么程序段之前还留有一个比较大的空位呢？笔者猜想，或许是为将来可能新增的段留出足够的空间吧；

全局观

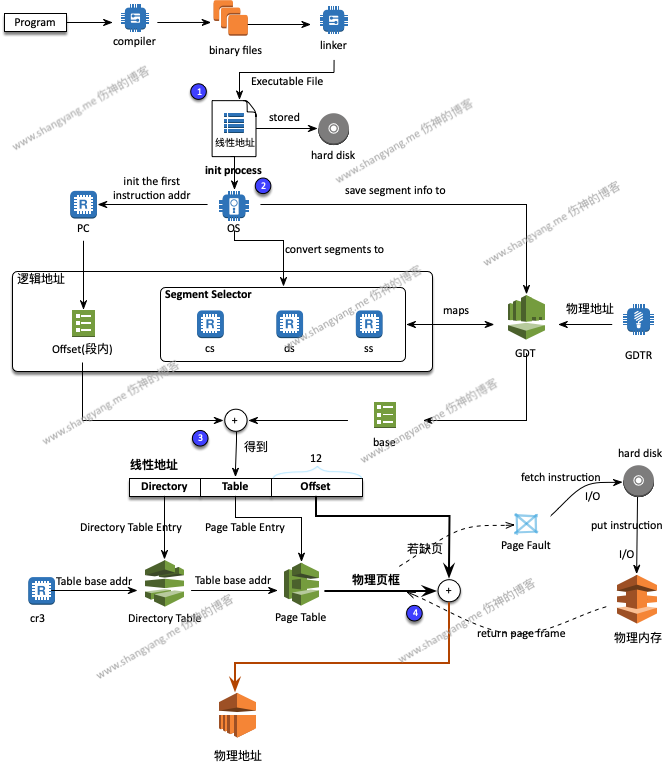

本小节从编译开始，讲解虚拟地址是如何产生的，并且它是如何一步一步转换成物理地址的；由此形成一个全局的概念，

如图所示，整个过程分为 4 个主要的步骤，

  1. 通过编译器的编译和链接后，生成可执行文件(设为 F)，该文件中包含了由编译器所生成的虚拟地址，其中包含了段基址(Base)和段内偏移地址(Offset)；
  2. 当操作系统载入 Program 生成 Process 的时候，会做如下相关初始化的工作，
    • OS 将 Program 的第一条指令的偏移地址赋值给 PC 寄存器
    • 另外为了加速对段描述(Segment Descriptor)的读取速度，OS 会做如下两件事情，
      • OS 首先把 F 中的段地址映射为 Segment Selector，为什么能够得到加速呢？是因为 Segment Selector 由多个寄存器保存，这些寄存器分别是 cs、ds、ss 等，分别用来存储 code segment selector，data segment selector，stack selector 等内容，以便加速对每个 segment 的访问速度；
      • OS 然后把 F 中的段地址保存到段表(GDT)中去；
        备注，GTDR 是段表寄存器，用来保存段表在物理内存中的偏移地址；
  3. 通过段内偏移地址(Offset)和段基址相加，得到线性地址；
  4. 通过目录表、页表转换后得到物理页框，通过物理页框可以计算出页框的物理地址，使之加上Offset后，便得到了最终的物理内存地址；另外，虚线部分表述的是缺页的情况，当通过页表查找物理页框的时候，如果发现没有对应的物理页，这个时候，便会抛出缺页中断，通过 I/O 总线从磁盘中读取 Program 指令，然后载入物理内存中去，然后再将物理页写会页表；

上述详细的地址与地址之间的转换过程参考笔者的另外一篇文章《操作系统基础 - 内存管理(一) 虚拟内存 → 物理内存》；
